產品概況： |
|
|
|
MGGD型交流低壓配電柜適用于發電廠、 變電站、 廠礦企業等電力用戶的交流50Hz, 額定工作電壓380V，額定工作電流到3150A的配電系統， 作為動力、照明及配電設備的電能轉換，分配與控制之用。
MGGD型交流低壓配電柜是根據能源部主管上級、 廣大電力用戶及設計部門的要求，本著安全、經濟、合理， 可靠的原則設計的新型低壓配電柜,產品具有分斷能力高，動穩定性好，電氣方案靈活，組合方便，系列性，實用性好，電氣方案靈活，組合方便，系列性，實用性強，結構新穎， 防護等級高等特點，可作為固定式低壓成套開關設備的更新?lián)Q代產品使用。
MGGD型交流低壓配電柜符合IEC439《低壓成套開關設備的控制設備》，GB7251《低壓成套開關設備》等標準。 |
|
|
主電路方案： |
|
|
|
MGGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)其中：
MGGD1型49個方案 123個規格
MGGD2型53個方案 107個規格
MGGD3型27個方案 68個規格 |
|
|
結構特征： |
|
|
|
MGGD型交流低壓配電柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成， 構架零件及專用配套零件由型鋼定點生產廠配套供貸，以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有以20mm為模塊的安裝孔，通用系數高�？梢允构S實現預生產，即縮短了生產制造周期，也提高了工作效率。 |
|
|

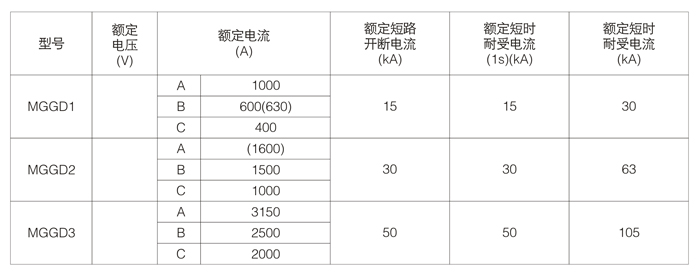

基本電路參數： |
|
|
|
|
 |
|
|

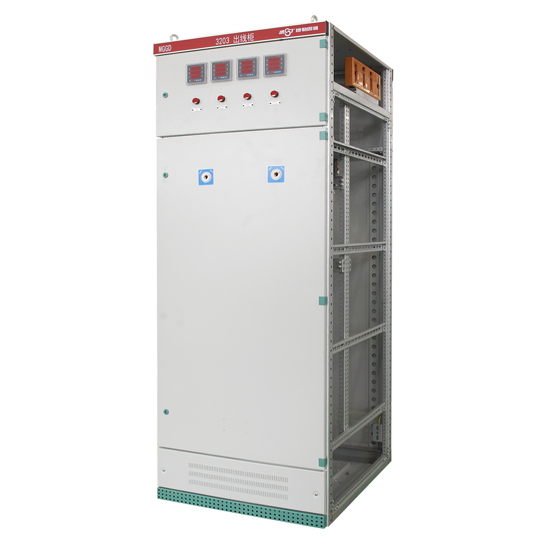

外形示意圖： |
|
|
|
|
|
|
|
|
|
|
